牡丹江彤晟橡胶制品有限公司
电话：0453-6302938
手机：13644632699 13091842938
邮箱：293469925@qq.com
厂址：黑龙江牡丹江市桦林镇火车站对面
网址 ：www.fanxinluntai.com
牡丹江彤晟橡胶制品有限公司
电话：0453-6302938
手机：13644632699 13091842938
邮箱：293469925@qq.com
厂址：黑龙江牡丹江市桦林镇火车站对面
网址 ：www.fanxinluntai.com
翻新轮胎厂家

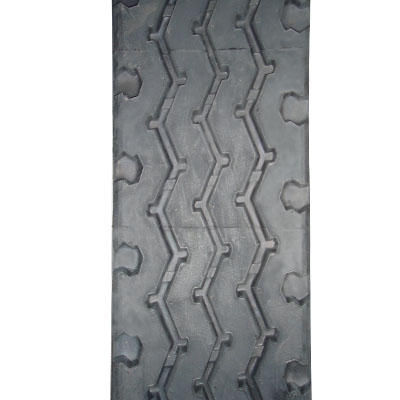

胎面胶硫化温度
一般以天然橡胶及顺丁橡胶制的预硫化胎面，其硫化温度最好在150℃以下，这是因为高温硫化多硫键断裂，交联密度低，使胎面胶的物理机械性能较低，同时易发生硫化返原现象，质量难以控制，且在装模时易产生焦烧或因流动性下降而不得不掺用抗返原剂及抗焦烧剂。
预硫化胎面胶硫化深度
预硫化胎面硫化的浓度很重要，胎面硫化时厚制品用流变仪测得的t90或用试片测得的正硫化点均需加以调整，以防胎面中间层次欠硫。因欠硫的胎面耐磨性急剧下降，反之，稍过硫对耐磨性的影响很小。因此预硫化胎面的硫化深度应保证胎面中部达到正硫化点，翻新两次硫化时因硫化温度低对胎面的性能影响不大。
预硫化胎面胶的硫化压力
预硫化胎面硫化的压力对胎面胶的物理机械性能是有一定的影响的，特别是对胶的耐磨性及抗刺扎性。将硫化压力为5.0-7.0Mpa的环形及条形预硫化胎面翻新胎，与硫化压力为1.5Mpa的模型法翻新的轮胎大规模地进行里程对比试验（胎面配方相同）。结果是提高预硫化胎面的硫化压力可提高胎面的耐磨性，硫化压力为5.0Mpa的预硫化胎面翻新胎比模型法翻新的轮胎里程提高7.7%。
